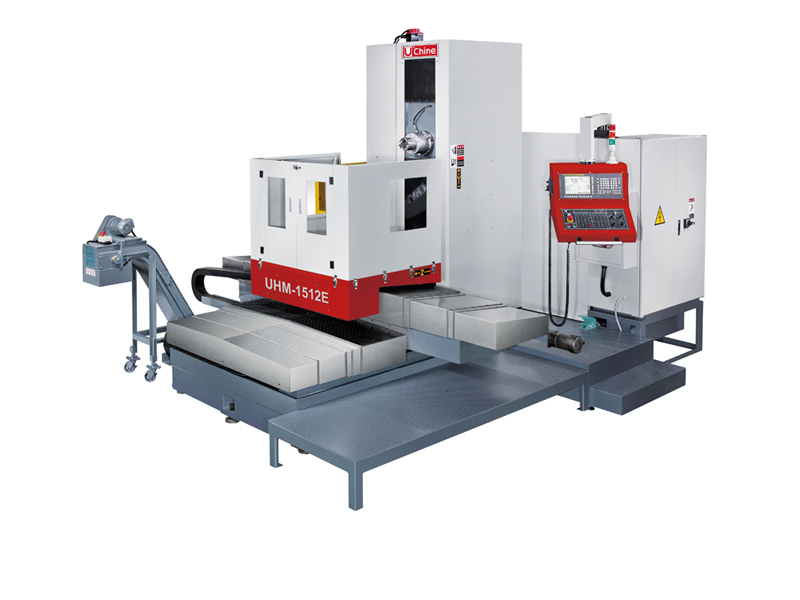

臥式數控銑床 (UHM-E系列) 詢價
> UHM-E系列
-
產品特色:

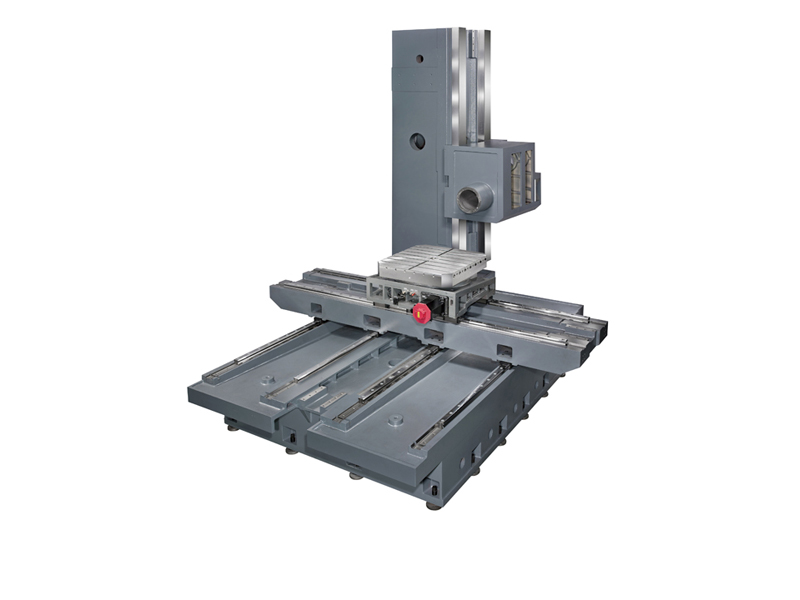

- X、Z軸為線軌，Y軸為硬軌
- 超大X Y Z軸行程為同級機種中最大，具最大加工範圍
-
型號 單位 UHM-1512E UHM-2016E UHM-630E UHM-800E UHM-1000E UHM-1250E 工作台 台面尺寸 mm 1100X800 1500X900 630x630x1° 800x800x1° 1000x1000x1° 1250x1250x1° T型槽 mm 20x5 20x5 20x5 22x5 22x5 22x7 最大荷重 kg 3000 5000 2000 2500 4000 5000 分割角度 - - - 1°/360D(0.001°) 1°/360D(0.001°) 1°/360D(0.001°) 1°/360D(0.001°) 行程 X軸行程 mm 1500 2000 1500 2000 2000 2000 Y軸行程 mm 1200 1600 1200 1600(1800) 1600(1800) 1600(1800) Z軸行程 mm 1000 1400 1000 1400 1400 1400 主軸 主軸轉速 rpm 4000(6000) 4000(6000) 4000(6000) 4000(6000) 4000(6000) 4000(6000) 主軸錐度 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 距離 主軸中心至工作台面積 mm 0~1200 0~1600 0~1200 0~1600(1800) 0~1600(1800) 0~1600(1800) 主軸鼻端至工作台中心尺寸 mm 225~1225 200~1620 225~1225 220~1620 220~1620 370~1770 工作台到地面高度 mm 1110 1325 1100 1325 1325 1350 進給速率 X./ Y / Z軸快速進給 m/min 2015/12/15 2015/12/15 42353 42353 42353 2015/12/15 最小輸入單位 mm 0.001 0.001 0.001 0.001 0.001 0.001 切削進給 mm/min 1~5000 1~5000 1~5000 1~5000 1~5000 1~5000 驅動馬達 主軸馬達(連續/30分鐘) kW 11/15(15/18.5) 15/18.5(22/26) 11/15 11/15 11/15 11/15 X / Y / Z / B馬達 kW 2003/3/4 2004/4/4 3/3/4/3 4/4/4/3 4/4/4/3 4/4/4/4 潤滑油裝置 kW 0.15 0.15 0.15 0.15 0.15 0.15 油壓馬達 kW 2.25 2.25 2.25 2.25 2.25 2.25 切削液馬達 kW 1.17 1.17 - - - - 鐵屑輸送機 kW 0.2 0.2 - - - - 油冷機汞 kW 0.75 0.75 0.75 0.75 0.75 0.75 一般規格 電力需求 kg/cm² 30 35 40 40 40 40 空氣壓力 mm 6 6 6 6 6 6 機械淨重(約) kg 11000 19000 11000 19000 19000 21000 -
標購配備:
- 主軸冷卻系統
- 自動斷電裝置
- 油壓單元系統
- 自動潤滑系統
- 三色警示燈
- 工作照明燈
- 捲線手輪控制器
- RS-232介面
- 熱交換器配置
- 螺旋排屑器
- 基礎螺栓及水平調整墊塊
- 控制器操作手冊及電路圖
- 機械維護操作手冊
- 精度檢查表
- 工作台水盤鈑金
- 機械調整工具一組
- 智研ICON-ME3 控制器
選購配備:
- 切削液自動氣霧裝置
- 控制器選擇(三菱M80 B type, FANUC 0iMF a type)
- 各種尺寸輔助工作台
- 電氣箱冷氣機
- 主軸中心出水裝置
- 其他各種工作台選擇800x1000(UHM-800適用)
- 油路刀柄裝置
- 切削液單元
- X,Y,Z軸光學尺
- 鍊式除屑機及桶
- 精密剛性攻牙
