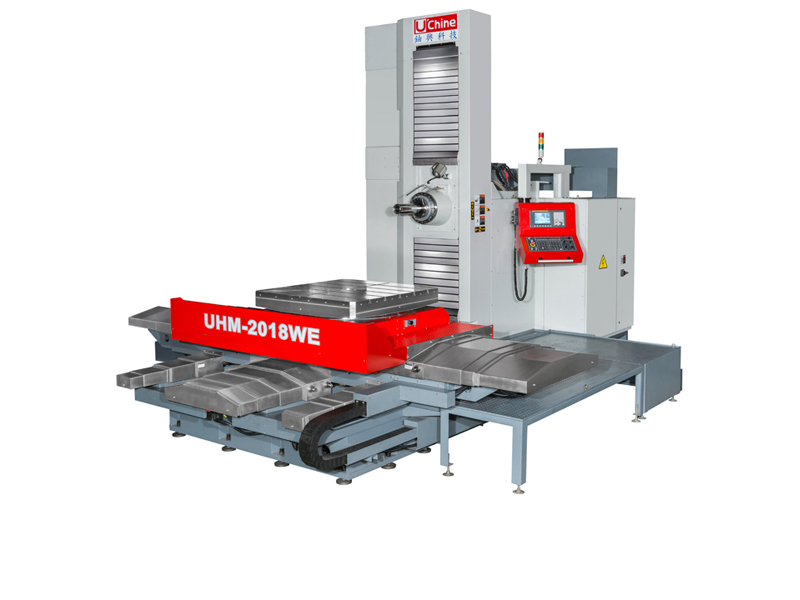

臥式數控銑床 (UHM-WE系列) 詢價
> UHM-WE系列
-
產品特色:
- X、Z軸為線軌，Y軸為硬軌，Z軸具四條線軌
- X、Y、Z軸採用ø63mm，C3級精密滾珠螺桿傳動，具有極佳之剛性表現
- 配置手動旋轉工作台，1200X1200X5ﾟ，載重5噸，工作範圍寬廣(可選配1ﾟ分割工作台)
-
型號 單位 UHM-2018WE UHM-1250WE 工作台 台面尺寸 mm 1200X1200X5° 1250X1250X1° T型槽 mm 22x5 22x7 最大荷重 kg 5000 5000 行程 X軸行程 mm 2000 2000 Y軸行程 mm 1800 1800 Z軸行程 mm 1300 1300(1400) W軸行程 mm 400(500) 400(500) 主軸 主軸轉速 rpm 10~2500(3000) 10~2500(3000) 主軸錐度 7 / 24錐度ISO.50, BT-50 7 / 24錐度ISO.50, BT-50 距離 主軸中心至工作台面積 mm 0~1800 0~1800 主軸鼻端至工作台中心尺寸 mm 90~1790 90~1790 工作台到地面高度 mm 1350 1350 進給速率 X./ Y / Z軸快速進給 m/min 12/12/12/10 12/12/12/10 最小輸入單位 mm 0.001 0.001 切削進給 mm/min 1~5000 1~5000 驅動馬達 主軸馬達(連續/30分鐘) kW 11/15 11/15 X / Y / Z / B馬達 kW 4/4/4/4 4/4/4/4 潤滑油裝置 kW 0.15 0.15 油壓馬達 kW 2.25 2.25 切削液馬達 kW 1.17 1.17 鐵屑輸送機 kW 0.2 0.2 油冷機汞 kW 0.75 0.75 一般規格 電力需求 kg/cm² 30 30 空氣壓力 mm 6 6 機械淨重(約) kg 22000 22000 -
標購配備:
- 主軸冷卻系統
- 自動斷電裝置
- 油壓單元系統
- 自動潤滑系統
- 三色警示燈
- 工作照明燈
- 捲線手輪控制器
- RS-232介面
- 熱交換器配置
- 螺旋排屑器
- 基礎螺栓及水平調整墊塊
- 控制器操作手冊及電路圖
- 機械維護操作手冊
- 精度檢查表
- 工作台水盤鈑金
- 機械調整工具一組
- 智研ICON-ME3 控制器
選購配備:
- 切削液自動氣霧裝置
- 控制器選擇(三菱M80 B type, FANUC 0iMF B type)
- 各種尺寸輔助工作台
- 電氣箱冷氣機
- 主軸中心出水裝置
- 三軸光學尺
- 油路刀柄裝置
- 鍊式除屑機及桶
- 精密剛性攻牙
- 切削液單元
